MAN (Metropolitan Area Network)

Gambar 149.D9 MAN
(Metropolitan Area Network)

Metropolitan Area Network (MAN) adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Berikut adalah karakteristik MAN yaitu:
  1. Meliputi area seluas antara 5 dan 50 kisaran km. Banyak MAN mencakup area perkotaan.
  2. Sebuah MAN (seperti WAN) umumnya tidak dimiliki oleh satu organisasi. MAN, komunikasi linknya dan peralatan, umumnya dimiliki oleh salah satu konsorsium pengguna atau oleh penyedia layanan jaringan yang menjual pelayanan kepada pengguna.
  3. MAN sering bertindak sebagai jaringan kecepatan tinggi untuk memungkinkan berbagi sumber daya daerah. Hal ini juga sering digunakan untuk menyediakan koneksi bersama untuk jaringan lain dengan menggunakan link ke WAN.
  4. MAN berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN.
  5. Hanya memiliki sebuah atau dua buah kabel dan tidak memiliki elemen switching, yang berfungsi untuk mengatur paket melalui beberapa output kabel . Adanya elemen switching membuat rancangan menjadi lebih sederhana

MAN sendiri diartikan Sebagai Suatu jaringan yang meng-cover sebuah kota (Computer networks, ANDREW S.T, halaman 117).

Pada awalnya rangkaian MAN dihubungkan dengan menggunkan Kabel LAN untuk menghubungkan kantor yang satu ke kantor cabang yang lainnya yang jaraknya beberapa KM, dengan hadirnya WIMAX maka pengguna layanan internet semakin tertarik pada Wireless yang berskala MAN.

Peralatan pre-Wimax(IEEE 802.16) merupakan suatu perangkat yang didesain khusus untuk wireless bersekala MAN, contoh peralatan ini adalah Redline AN-50 AN-30,Alvarion Link Blaster.

Wireless MAN dapat bermain pada beberapa frekuensi yaitu frekuensi 900 MHz, 1.5 GHz, 2 GHz, 2.5 GHz, 3.3 GHz, 5.8 GHz. Dan Saat ini diindonesia yang ijinkan pemerintah untuk dipakai oleh masyarakat umum adalah frekuensi 2.4GHz yang kemudian dibagi lagi menjadi beberapa channel.

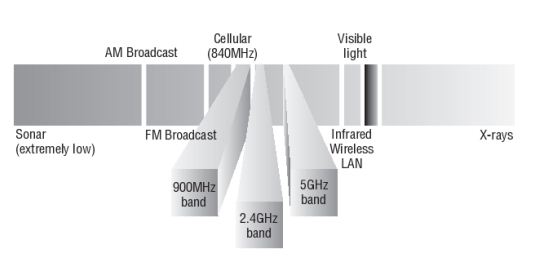

Berikut penulis menyajikan gambar pembagian frekuensi yang digunakan diudara:
(Gambar diambil dari e book”CCNA: Cisco Certified Network Associate Study Guide six Edition” halaman 706)

Gambar pembagian frekuensi :



Pada kesempatan ini penulis asumsikan kita menggunakan IEEE 802.11b untuk mendesain jaringan wireless berskla MAN (Metropolitan Area Network) dengan menggunakan frekuensi 2.4GHz.
Daftar Frekuensi kanal-kanal yang dapat digunakan pada frekuensi 2.4GHz


Tiap negara mempunyai aturan yang berbeda-beda dalam penggunaan channel diatas, Misalnya saja untuk beberapa daerah di Amerika, hanya dapat menggunkan Kanal 1 hingga kanal 11, dieropa menggunkan kanal 1 hingga 13, sedangkan jepang sendiri yang mempunyai tingkat teknologi tinggi hanya bermain pada kanal 14.

Untuk WiFi yang berlabelkan 802.11b yang menggunakan Modulasi Direct Sequence Spread Spectrum (DSSS), akan terlihat spectrum yang yang lebarnya 22MHz untuk setiap stasiun yang memancar.




Dapat dilihat diatas satu channel akan melebar kebawah 11MHz dan akan melebar 11MHz keatas hingga total spectrum yang terambil adalah 22MHz, hal ini tentunya akan mengambil dua kanal diatas dan 2 kanal dibawahnya sehingga kanal yang terpakai sebanyak 5 kanal.

Sehingga jika anda ingin membangun jaringan ini ada baiknya anda membebaskan/tidak menggunakan 2 channel dibawah dan 2 channel diatas dari kanal yang anda gunakan agar terbebas dari inteferensi.
